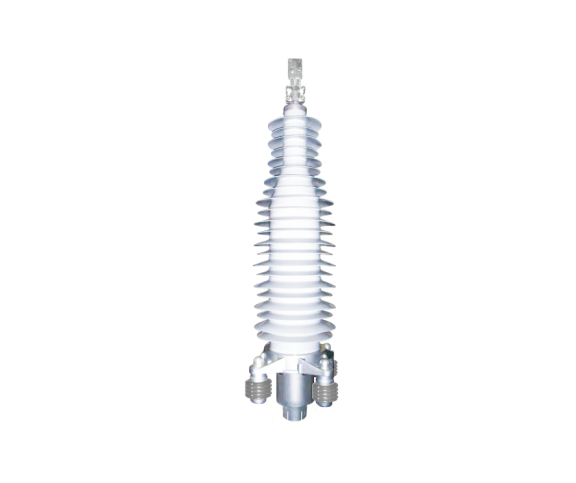

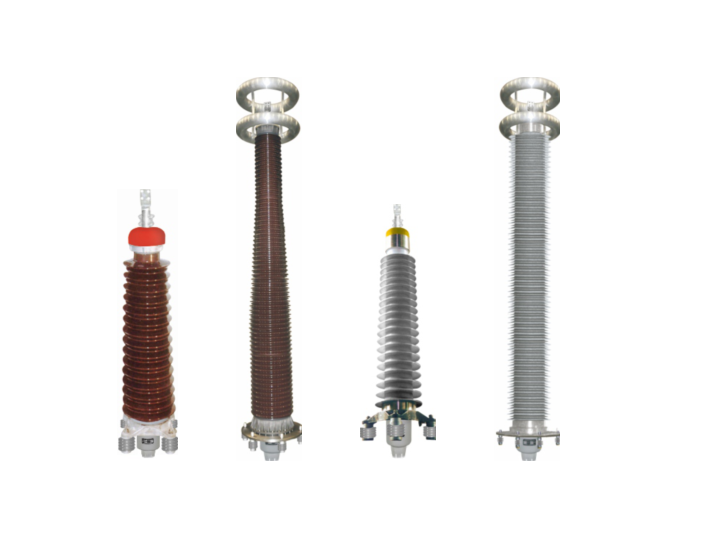

瓷套式/复合套管终端

瓷套式/复合套管终端

瓷套式/复合套管终端主要由瓷套/复合套管、接线柱、应力锥、应力锥罩和尾管等零件组成。其中瓷套采用高强瓷、大小伞裙结构，外形呈锥形，具有良好的防污闪特性、耐气候性、抗漏痕、电蚀能力和憎水性能；复合套采用硅橡胶伞裙作为外绝缘，具有良好的耐污性、抗紫外线、抗老化性能及防爆性能，其重量不足瓷套重量的20%；终端套管内填充绝缘剂。

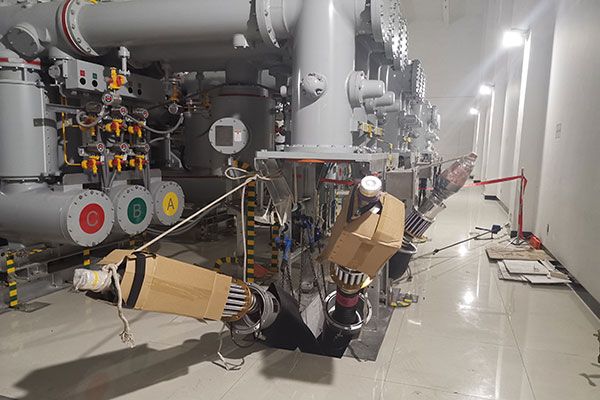

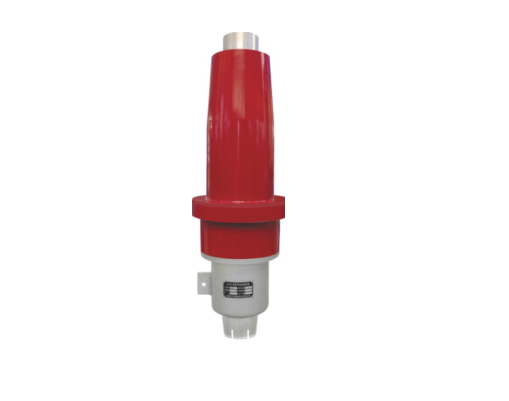

GIS终端(装配式)

GIS终端(装配式)

终端应力锥采用三元乙丙橡胶(EPDM)高压注橡成型，由弹簧锥托顶紧于环氧套管内锥形壁上，克服了应力锥由于材料老化带来的弹性松弛、应力锥与电缆外半导电层接触不良等弊病，以确保终端长期安全稳定运行；终端为全干式结构，杜绝了泄露问题；产品结构紧凑，重量轻、体积小，大大减少了安装空间，且安装方便。

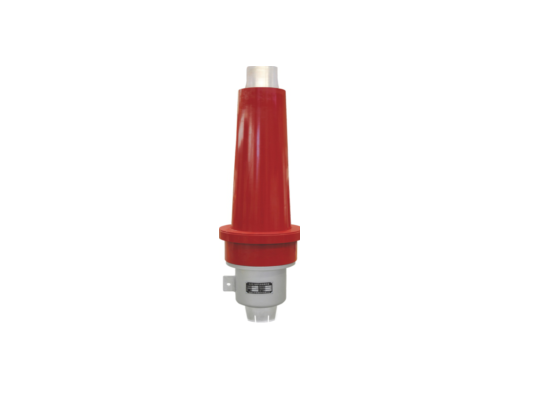

GIS终端(插拔式)

GIS终端(插拔式)

终端应力锥采用三元乙丙橡胶(EPDM)高压注橡成型，由弹簧锥托顶紧于环氧套管内锥形壁上，克服了应力锥由于材料老化带来的弹性松弛、应力锥与电缆外半导电层接触不良等弊病，以确保终端长期安全稳定运行；终端为全干式结构，杜绝了泄露问题；产品结构紧凑、重量轻、体积小、大大减少了安装空间；终端与电缆的连接方式为插拔式，安装简便，易于维护；插板式GIS终端还适用于电力电缆与变压器的连接，取消了油/油套管或油/气套管（象鼻子），节省了大量空间；短型插拔式GIS终端加装出线杆后，又适用于与长式GIS终端配套的GIS设备。

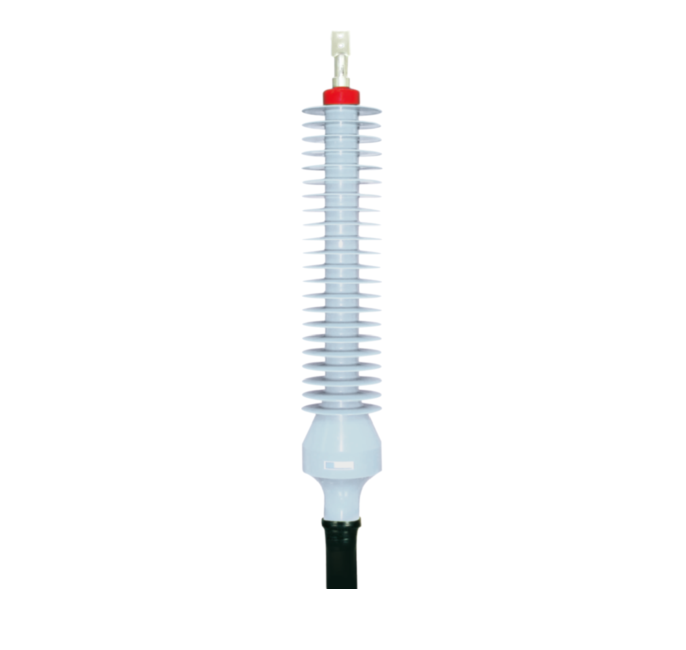

预制式终端

预制式终端

采用无模缝制造工艺，大大提高了终端表面机械和电气性能;具有良好的耐气候性、抗漏痕、电蚀能力和僧水性能，有很高的污闪性，能在恶劣的气候条件和高污染地区安全运行;重量轻，只有相同电压等级瓷套式终端的1/8一1/10，安装方便;具有良好的防l性能，在发生意外事故时，不会发生因爆炸而产生的意外伤亡事故;整个终端为全干式结构，杜绝了泄露问题;安装位置、方向比较灵活，可倾斜甚至倒装于架空线塔上。

支柱型插拔式终端

支柱型插拔式终端

支柱型插拔式终端，采用预制应力锥加环氧树脂、硅橡胶组合绝缘结构，由带弹簧的锥形托盘顶紧应力锥于环氧套锥形壁上。应力锥采用三元乙丙橡胶材料，经注橡设备加工制造；外绝缘硅橡胶雨裙采用大小伞裙结构，外形呈锥形，具有良好的耐气候性、抗漏痕、电蚀能力和憎水性能，有很高的防污闪性能，能在恶劣的气候条件和高污染地区安全运行。本产品不需加任何绝缘油、气介质，为干式终端，具有结构紧凑、无油、无瓷、安装方便、易维护等特点。

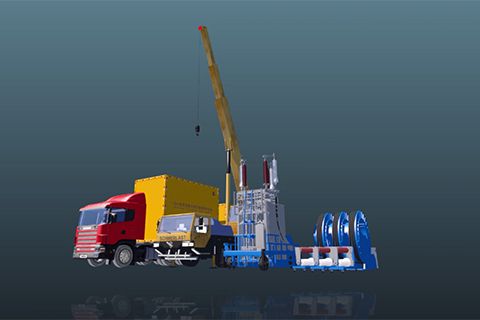

旁路转电与应急抢修设备

旁路转电与应急抢修设备

旁路转电与应急抢修设备是基于电力工程抢修作业需要而研究开发的一种高度集成、使用方便、响应快速的抢修设备。在高压电缆发生故障时，确保线路短时间内快速恢复供电，实现快速恢复电力线路的临时供电，减少抢修时间长导致的停电时间长所带来的经济损失，也可有效解决架空线路迁改或临时抢修时的快速恢复供电问题，避免因调度其它线路供电造成其它线路负荷过大而可能引发故障的隐患，最大限度的保证架空线路的运行稳定性及抢修迅速性，为电网的稳定运行提供强有力的技术保障。可分为10kv电缆快速复电设备、110/220kv高压电缆应急抢修设备以及架空线路与高压电缆转电设备。

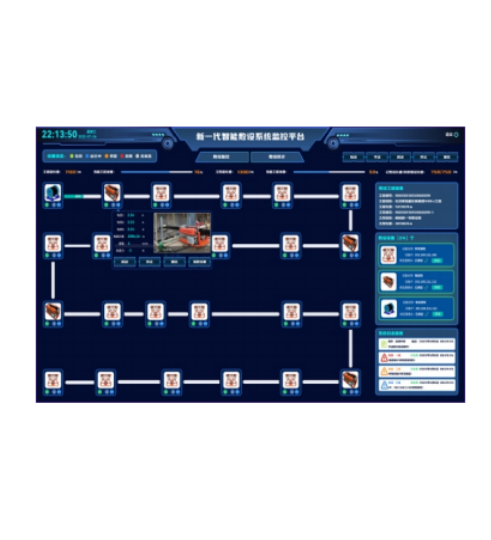

智能敷设系统集中控制平台

智能敷设系统集中控制平台

电缆智能敷设系统是一套覆盖高压电缆敷设过程，系统高度集成、智能的电缆敷设系统。具有实时保存电缆敷设过程中各项重要监测参数的功能，为后续的电缆敷设质量评估、异常分析提供溯源基础，每台设备具有唯一标识的二维码，通过APP扫描设备条码，可在敷设系统软件平台线路图界面生成设备部署线路图。可配置语音通话系统，解决隧道内施工通讯问题。 智能敷设系统集中控制平台是整个高压电缆敷设系统的控制核心，所有子系统的采集参数最终都通过以太网通讯的方式汇总到智能敷设系统集中控制平台，由其来进行集中监测与统计；智能敷设系统集中控制平台可选择多种操作模式：1、手动模式：可在测控箱处单台启动，调试运行方向时使用；2、联动模式：所有敷设动力设备同时启/停，全线正/反切换。

电缆电动展放系统

电缆电动展放系统

电缆电动展放装置包括展放机、控制系统和排缆机等，具有电缆电动展放和回收双重功能，在电缆敷设过程中可根据配置实时监测和显示电缆的展放速度，系统可将速度的实时值与设定值进行比较，自动调整输出电源频率，稳定展放速读；也可通过手动无极调速，本产品适用于不同外径和宽度的钢制电缆盘，可通过电动和安装不同的标准节来与不同宽度的电缆盘适配。可根据电缆盘宽度、电缆盘外径和电缆外径等参数修改控制系统设置，使电缆排缆装置同步移动，保证电缆展放同步进行。

智能输送机测控系统

智能输送机测控系统

可以实时监测输送机电机电流、电缆所受夹紧力；当输送机电机电流、电缆所受夹紧力超限时报警，输出控制信号，停止敷设设备，智能输送机上装设有激光对射传感器，可实现监测电缆达到本设备的情况；测控箱带剩余电流动作断路器，具备过载、短路、漏电保护功能；输送速度恒定，可正反转，在连接控制线或光电复合缆情况下具备一键急停功能。

侧压力测控系统

侧压力测控系统

侧压力测控系统由智能转弯滑车（1~4台）、侧压力智能测控箱组成，用于电缆转弯处侧压力的监测，每台智能转弯滑车带两组高精度轴式压力传感器，可配套侧压力智能测控箱实时监测电缆转弯处、进入隧道的落水架处电缆所受到的侧向压力，压力超限时输出报警和控制信号，停止所有的敷设动力设备。

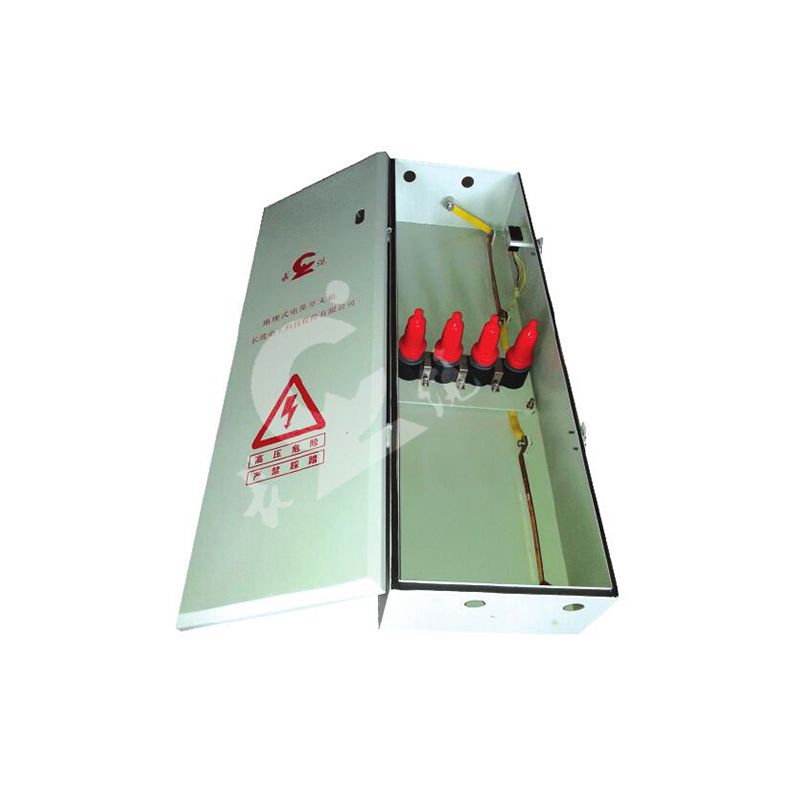

CLDFW1-12D型地埋式电缆对接箱

CLDFW1-12D型地埋式电缆对接箱

地埋式电缆对接箱适用于额定电压为10kV、20kV、35kV，标称截面为25—500mm²的交联聚乙烯绝缘电力电缆的分支连接，用以分配电能。该产品不带开关，利用连接式电缆分支接头通过绝缘套管进行连接。与户外交流高压电缆分支箱比较，该产品的主要特点是全绝缘、全密闭、全防护、抗腐蚀、抗污秽、抗凝露、抗凝霜等特点适应于各种恶劣环境；运行的安全与可靠；安装在电缆沟里，不占用地面空间。

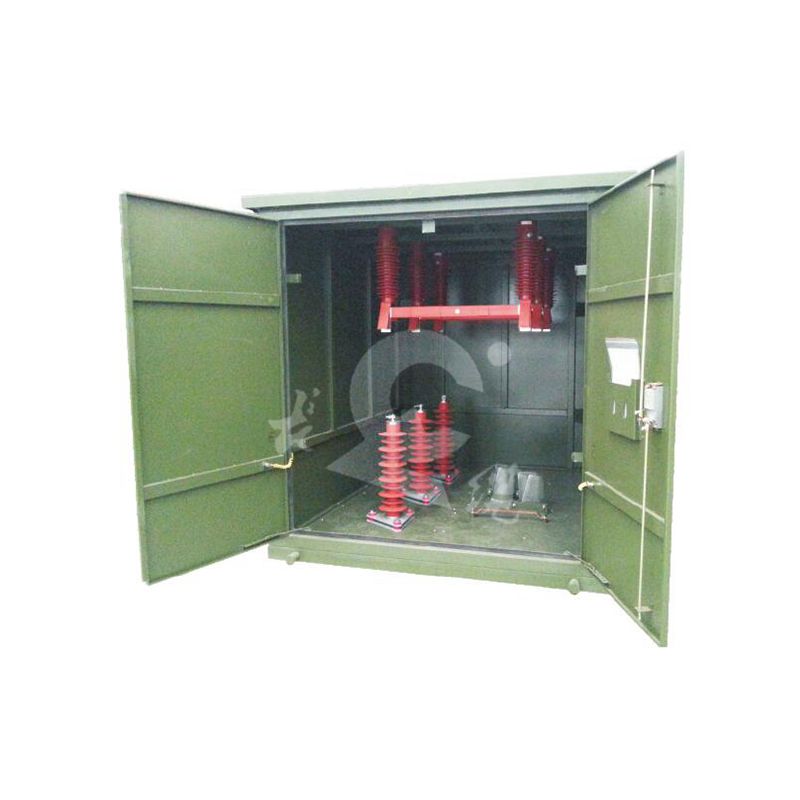

CLDFW1-40.5型户外交流高压电缆分支箱

CLDFW1-40.5型户外交流高压电缆分支箱

CLDFW1-40.5户外交流高压电缆分支箱适用于额定电压21/35kV、 26/35kV，标称截面25—800mm2交联聚乙烯绝缘电力电缆的分支连接，用以分配电能。可分为挂终端型，它主要特点是双向开门，不带负荷开关，利用绝缘子做为支撑件，以铜排为连接母排，在母排上挂接不同截面的终端用以电缆的连接，具有排列清楚、三芯电缆无需大跨度交叉等显著优点；挂肘形头型，它的主要特点是电缆接头采用高等级绝缘的橡胶紧包覆绝缘，无裸露带电体，结构紧凑，占地面积小。

CLDFW1—12(24)型户外交流高压电缆分支箱

CLDFW1—12(24)型户外交流高压电缆分支箱

CLDFW1—12(24)户外交流高压电缆分支箱适用于额定电压12kV或24kV，标称截面25—500mm2的 交联聚乙烯绝缘电力电缆的分支连接，用以分配电能。它主要特点是双向开门，不带负荷开关，利用绝缘套 管(双通头)为连接母排，具有长度小、排列清楚、三芯电缆无需大跨度交叉等显著优点。一般采用额定电 流为630A的螺栓固定连接式电缆分支接头。

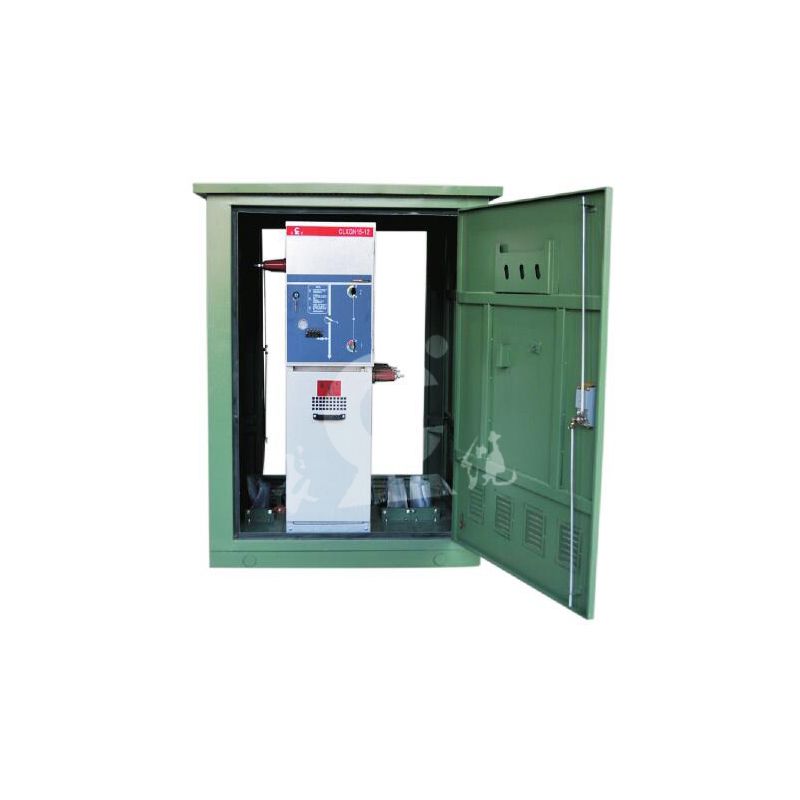

CLDFW1—12(24)K型户外交流高压电缆分支箱

CLDFW1—12(24)K型户外交流高压电缆分支箱

CLDFW1—12(24)K型户外交流高压电缆分支箱是在户外箱体内配置一台或多台完整的开关设备【包含交流高压金属封闭环网开关设备(简称环网柜)或交流高压SF6气体全绝缘金属密闭开关设备(简称充气柜)】，开关设备进线端和出线端通过一组或多组环氧套管连接电缆分支接头进行电缆的进、出线分支。本产品配套使用的是10kV或20kV，标称截面为25-500mm2的交联聚乙烯绝缘电力电缆。 产品防护等级较高，体积小，尤为适合户外较恶劣环境运行。产品已经通过西安高压电器研究所的型式试验。产品销向全国各地区，运行可靠

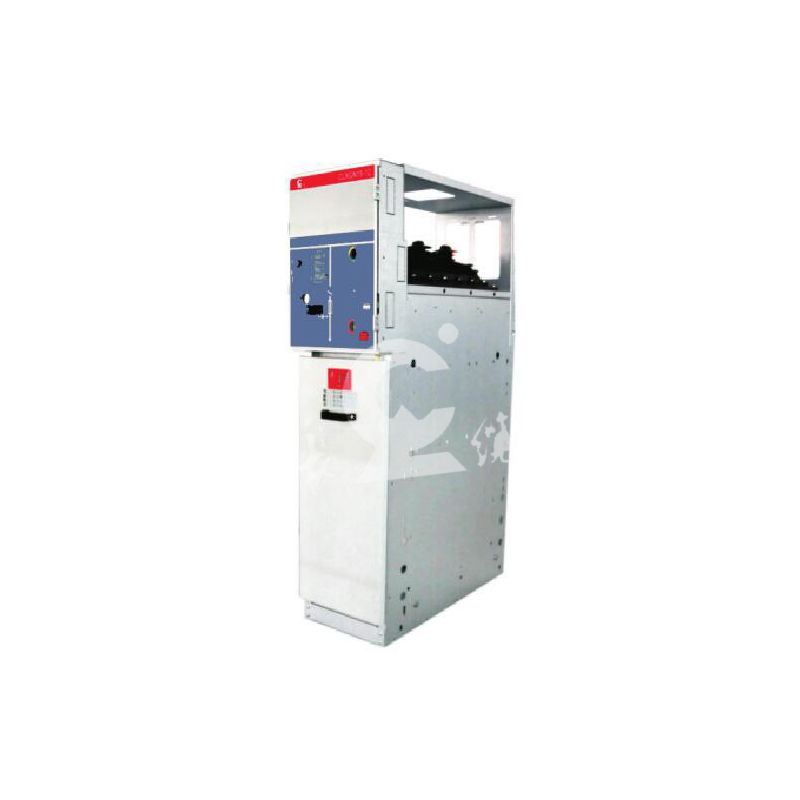

CLXGN 15-12型交流高压金属封闭环网开关设备(空气绝缘)

CLXGN 15-12型交流高压金属封闭环网开关设备(空气绝缘)

CLXGN15-12型交流高压金属封闭环网开关设备(简称环网柜)是一种适用于配电自动化的既紧凑又可扩展的高压开关柜。每个开关柜完成一定功能，有独立的金属外壳，可在左右两个方向任意扩展，根据不同的设计方案组合排列。主要应用于50Hz,12kV环网供电或辐射供电系统中。亦可用于终端供电，或装入预装式变电站，作为电能的控制和保护，如小型二次变电站、开闭所、城市居民区配电、工矿企业、商场、机场、地铁、风力发电、医院、体育场等。

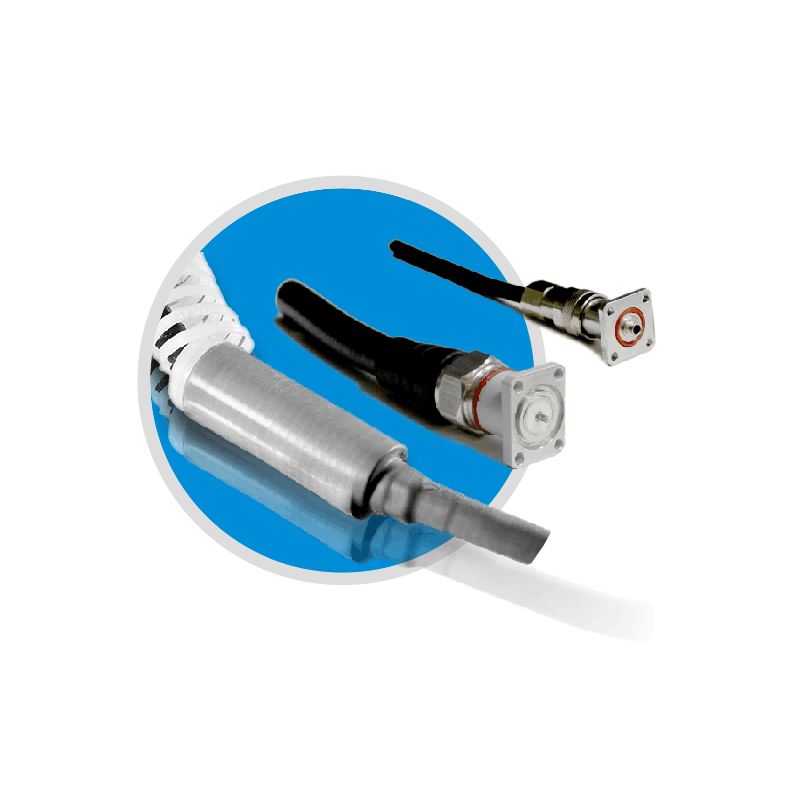

通信用硅橡胶冷缩套管

通信用硅橡胶冷缩套管

由特殊的硅橡胶原料制成的管材。

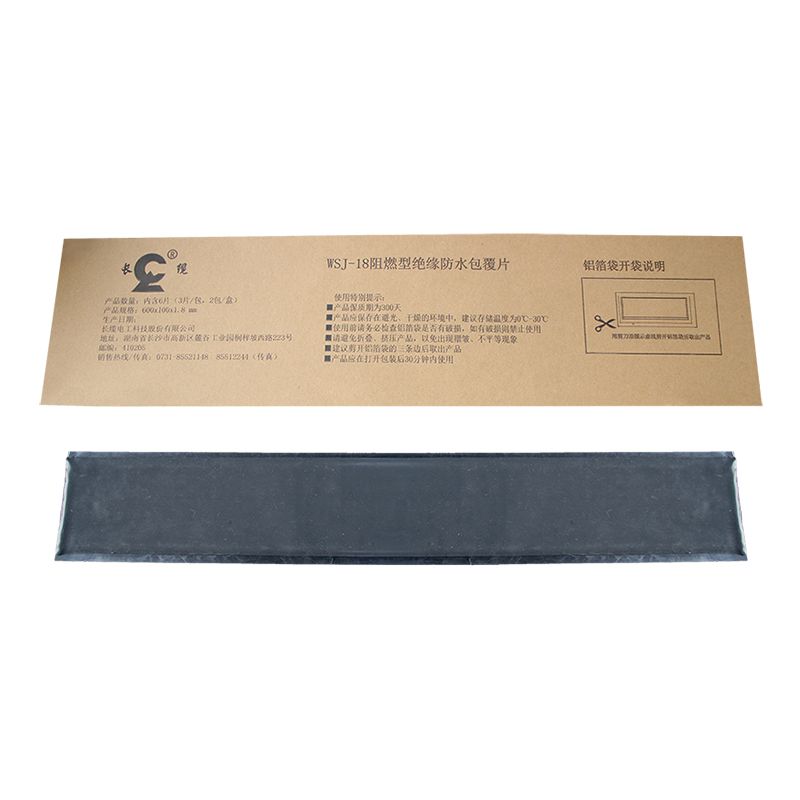

WSJ-18阻燃型绝缘防水包覆片

WSJ-18阻燃型绝缘防水包覆片

一款室温湿气固化带状片材，原始状态柔软，可任意塑形，施工简便快捷，只需将其包裹于需要密封处并捏紧，包覆片与空气接触便能逐渐固化。

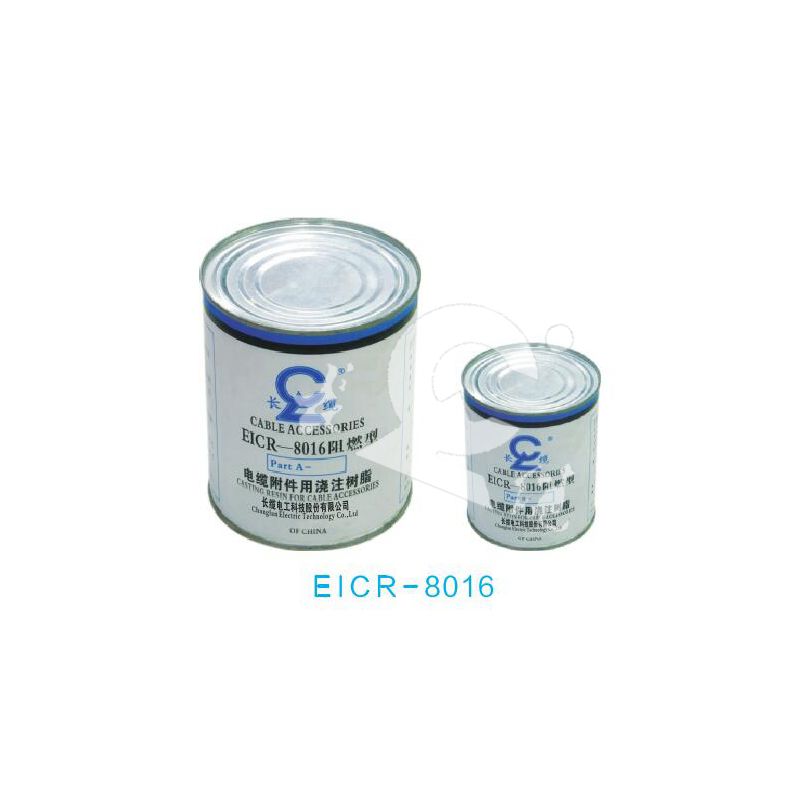

电缆用绝缘防水密封胶

电缆用绝缘防水密封胶

双组份浇注树脂，液态施工，常温固化，与电缆材料具有良好的粘附性，固化后具有优良的绝缘性及阻燃性，在电缆及附件中应用广泛。将A组份与B组份按规定重量比均匀混合后浇注，在常温下自行固化成橡胶状高分子弹性体。

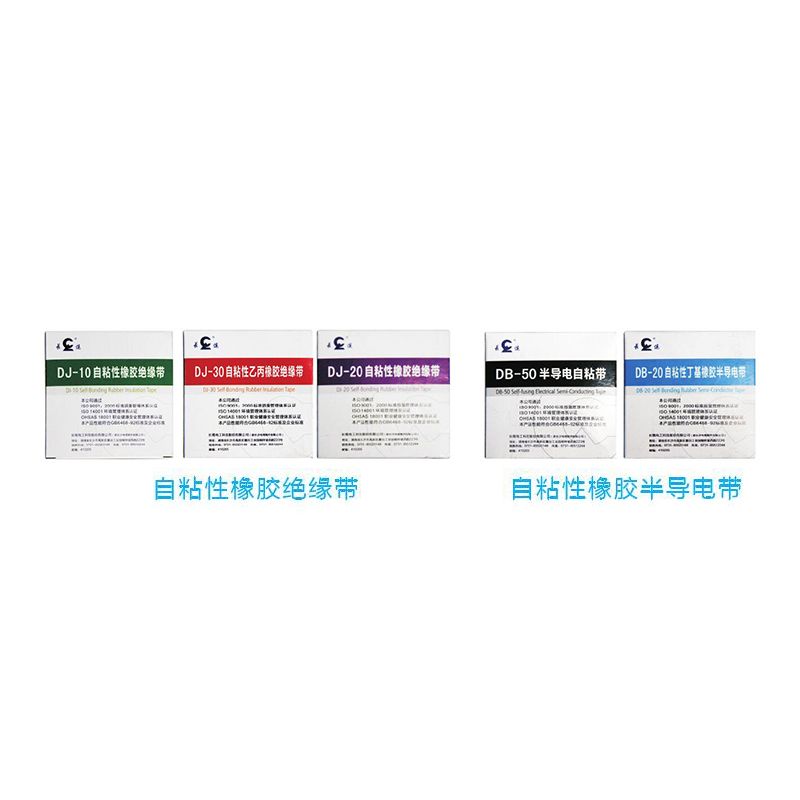

自粘性橡胶绝缘带/自粘性橡胶半导电带

自粘性橡胶绝缘带/自粘性橡胶半导电带

（1）绝缘自粘带：具有电气绝缘性能的自粘性丁基橡胶或乙丙橡胶带状材料，用于橡塑电缆终端和中间连接的绝缘保护及通讯电缆接头的绝缘密封。 （2）半导电自粘带：体积电阻率小于1000Ω·cm的自粘性丁基橡胶或乙丙橡胶带状材料，用于固体绝缘电缆接头和终端的电场屏蔽。

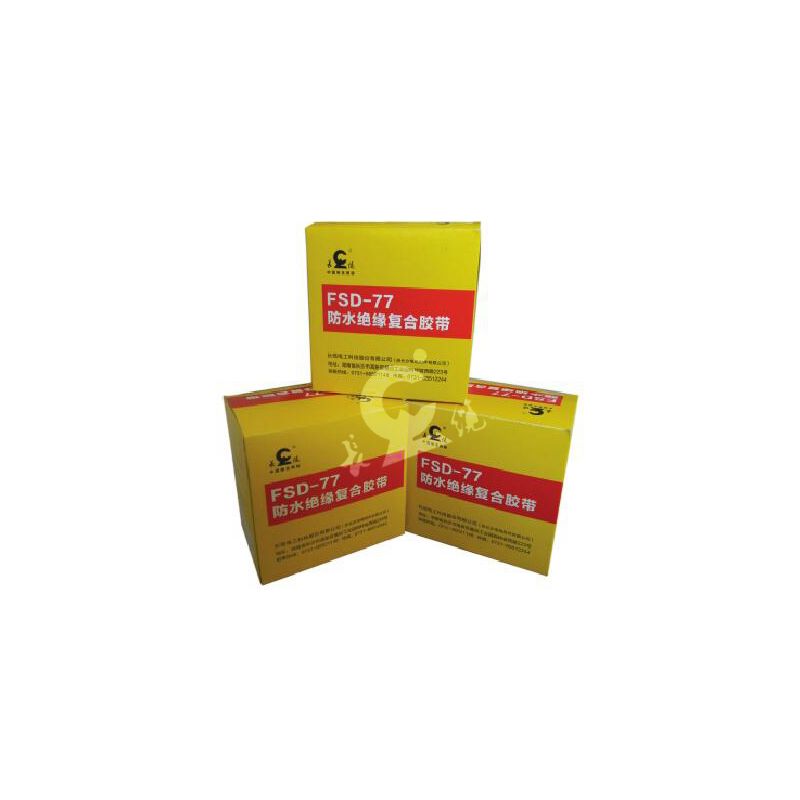

防水带

防水带

具有防水作用的复合有胶粘层的绝缘橡胶胶带，用于架空绝缘线接头的防水及外部辅助绝缘，500kV及以下各类电气设备的基本防水绝缘以及电气设备用的辅助绝缘，各类不规则接头和终端的密封防水及绝缘。

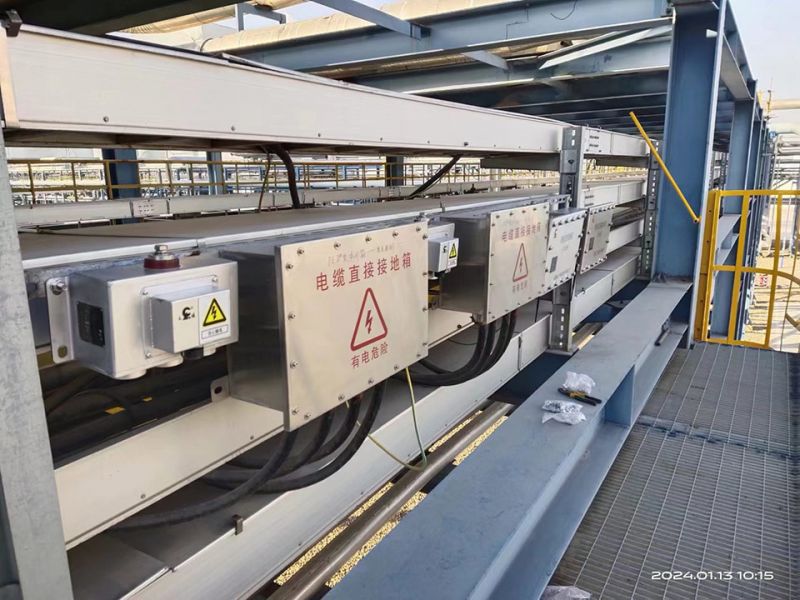

高压电缆智能接地箱

高压电缆智能接地箱

根据安装环境可分为直立式智能接地箱、一体壁挂式智能接地箱、分体壁式挂式智能接地箱（包括智能直接接地箱、智能保护接地箱、智能交叉互联箱），通过实时监测电力电缆接地环流、感应电压、温度、局部放电信号参数、运行电流等参数，通过4G/光纤/RS485/以太网的方式将数据发送至后台服务器，各监测参数支持上下限报警；辅助诊断电缆线路的运行状况以及设备绝缘状态，各监测参数支持上下限报警阈值设置及综合联动告警策略设置；辅助运维人员实时掌握电缆运行参数动态变化，即使发现电缆线路故障区域及非法盗割、外部破坏等情况，有效指导运维检修部门及时处理安全隐患，防止事故发生，防范于未然。

通道防外破地标可视化系统

通道防外破地标可视化系统

通道防外破地标可视化系统通过在被监测通道、地标上方安装智能标识牌(桩)以及可视化视频监测装置，当智能标识牌(桩)附近有施工或能源管道被非法破坏时，产生的振动信号将触发智能标识牌(桩)上送报警信息至监测台，同时联动摄像头捕捉故障点，并在后台弹出报警并发送报警短信，提醒运维人员及时关注并处理。

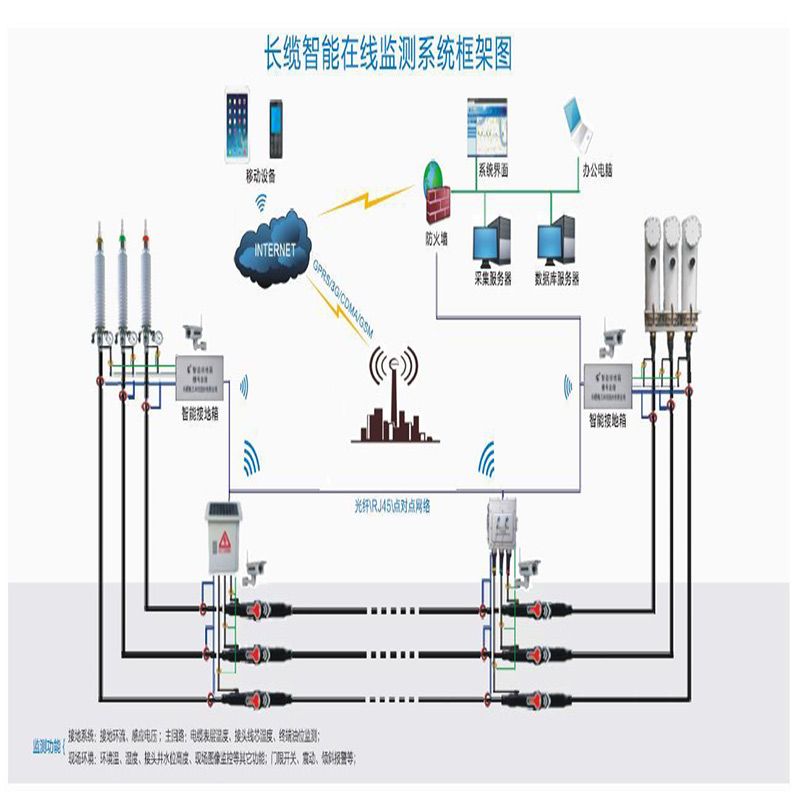

长缆智能在线监测系统

长缆智能在线监测系统

通过实时监测电力电缆接地环流、感应电压等参数来辅助判断电 缆线路的运行状况，各监测参数支持上下限报警；系统提供开箱、震动、倾斜报警；报警联动 拍照等功能，辅助运维人员及时发现电缆故障区域及非法盗割、破坏等情况，为整个电力系统 安全运行保驾护航。

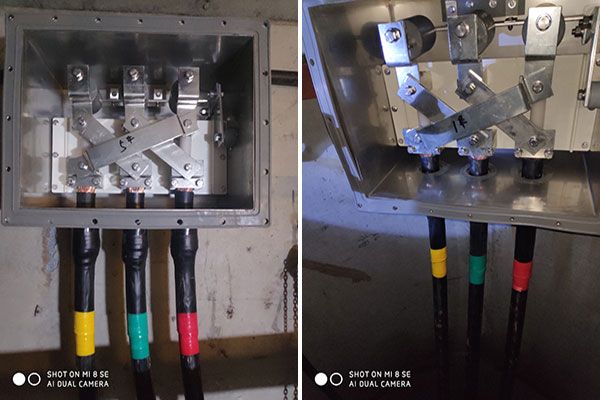

智能接地装置

智能接地装置

高压电缆运行时，电缆导电线芯通过的电流将在金属护层上产生感应电压,该电压随着电缆长度和流过线芯的电流而增加，同时当电缆线路不对称、线路发生短路故障、线路遭受操作过电压时或雷击过电压时，在电缆金属护层上均会形成较高的感应电位，导致电缆的外护层绝缘击穿。因此电缆的金属护层必须根据设计要求采用特殊的接地箱，按不同的接地和连接方式安装,以防止电缆护层绝缘被击穿而影响电缆线路的正常运行。

智能测温塞止头装置

智能测温塞止头装置

智能塞止头测温监测系统通过实时监测肘型头内电缆线芯运行温度，由无线（4G、GPRS）或有线（光纤）多种通讯技术将温度数据实时上传至监控平台，实现线芯温度的在线监测。
